Construcciónde puenteCONVENIO

Puente en construcción bajo la modadlidad de convenio entre la Municipalidad y la CNE: Diseño y construcción de un puente vehicular nuevo de un carril con un paso peatonal adosado, sobre el río Caño Ciego, en la ruta cantonal con código 2-15-061, en el sector: La Garita, distrito: San Rafael, cantón: Guatuso, provincia: Alajuela (Decreto N°43131-MP).

El objeto de la licitación es contratar el diseño y la construcción de un puente, así como todas las obras complementarias que el proyecto requiere, incluyendo el suministro de todos los materiales, equipo, transporte, mano de obra y todo lo demás que sea necesario e imprevisto, así como la limpieza final del sitio del proyecto, el pago de todas las obligaciones contraídas y el reemplazo de la obra y materiales defectuosos, todo de acuerdo con los planos a realizar como parte del alcance de la contratación, especificaciones y demás documentos contractuales, elaborados por el diseñador. El puente será completamente nuevo y tendrá de un carril vehicular con un paso peatonal adosado.

Con base en los estudios preliminares realizados por la Corporación Vane San Blas, S.A. mediante la Contratación Directa No. 2022CD-000129-01, denominada “Contratación de Persona Física o Jurídica para realizar los Estudios Preliminares para el Diseño de Puente Vehicular a un carril con paso peatonal adosado, sobre el río Caño Ciego”; se establecen una serie de parámetros con los que se deberá cumplir para un adecuado diseño del nuevo puente. El contratista propondrá su propio diseño tomando en como referencia dichos parámetros.

Como parte de los objetivos de esta contratación, se obtuvieron los siguientes insumos para el posterior diseño del puente:
- Levantamiento topográfico y estudio catastral
- Estudio hidrológico e hidráulico
- Estudio geológico y de prospección
- Estudios geotécnicos y geomecánicos
- Estudio de amenaza sísmica y de neotectónica
- Trazado y propuesta geométrica de los accesos
- Propuesta integral de la solución

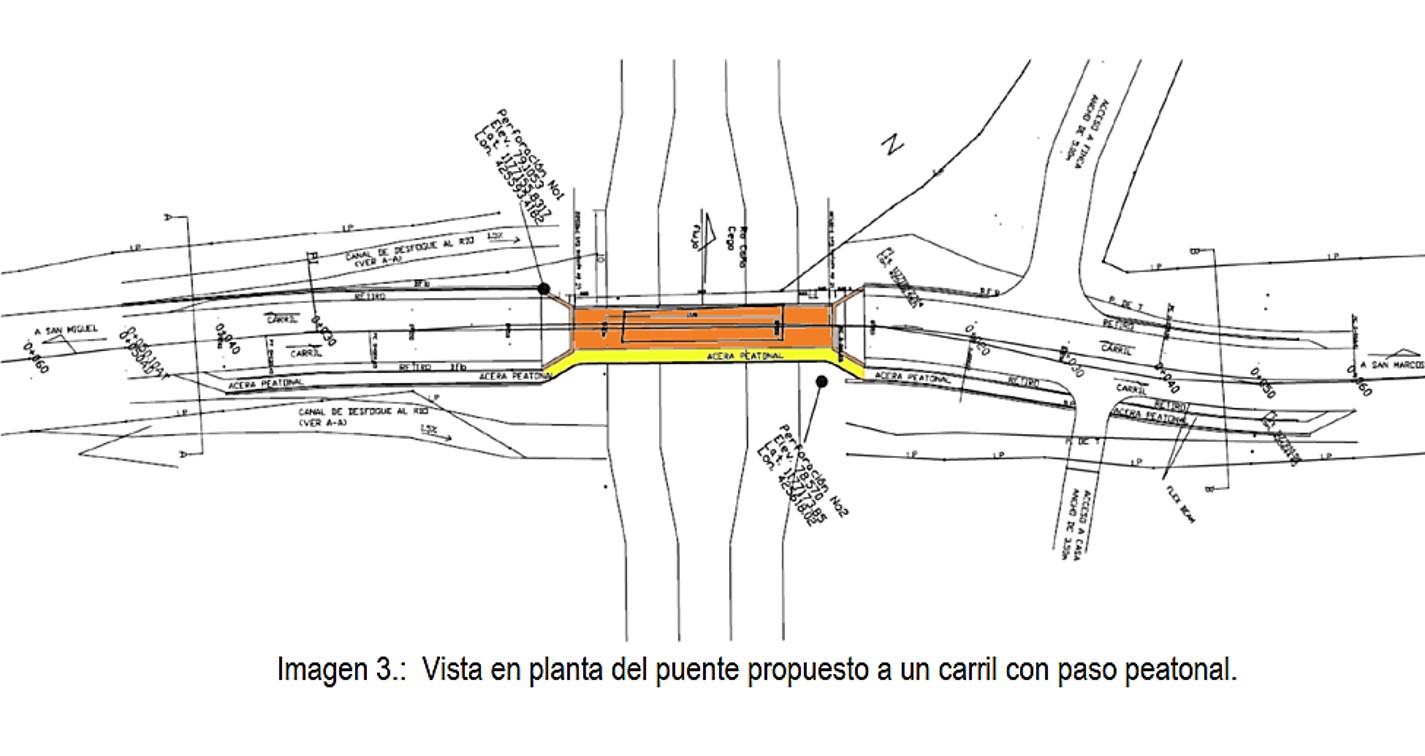

Distribución de las dimensiones de los puentes

 El proyecto consiste en las siguientes tres etapas:

1. Etapa de Anteproyecto

Diseño preliminar: anteproyecto del puente, valoración del sitio, alternativas de solución, propuesta técnica. El diseño preliminar debe realizarse antes de presentar las ofertas. Se parte del hecho que el presupuesto que la empresa presente estará basado en el dimensionamiento preliminar del puente, de acuerdo a las cargas y solicitudes de resistencia de la estructura.

2. Etapa de diseño (Proyecto Ejecutivo)

Diseño estructural del puente, con planos completos debidamente inscritos ante el CFIA.

3. Etapa de ejecución / Construcción

Personal técnico especializado, maquinaria, materiales a incorporar en la obra, plan de control de calidad, muestreo y ejecución de la totalidad de elementos para conclusión de obra.
